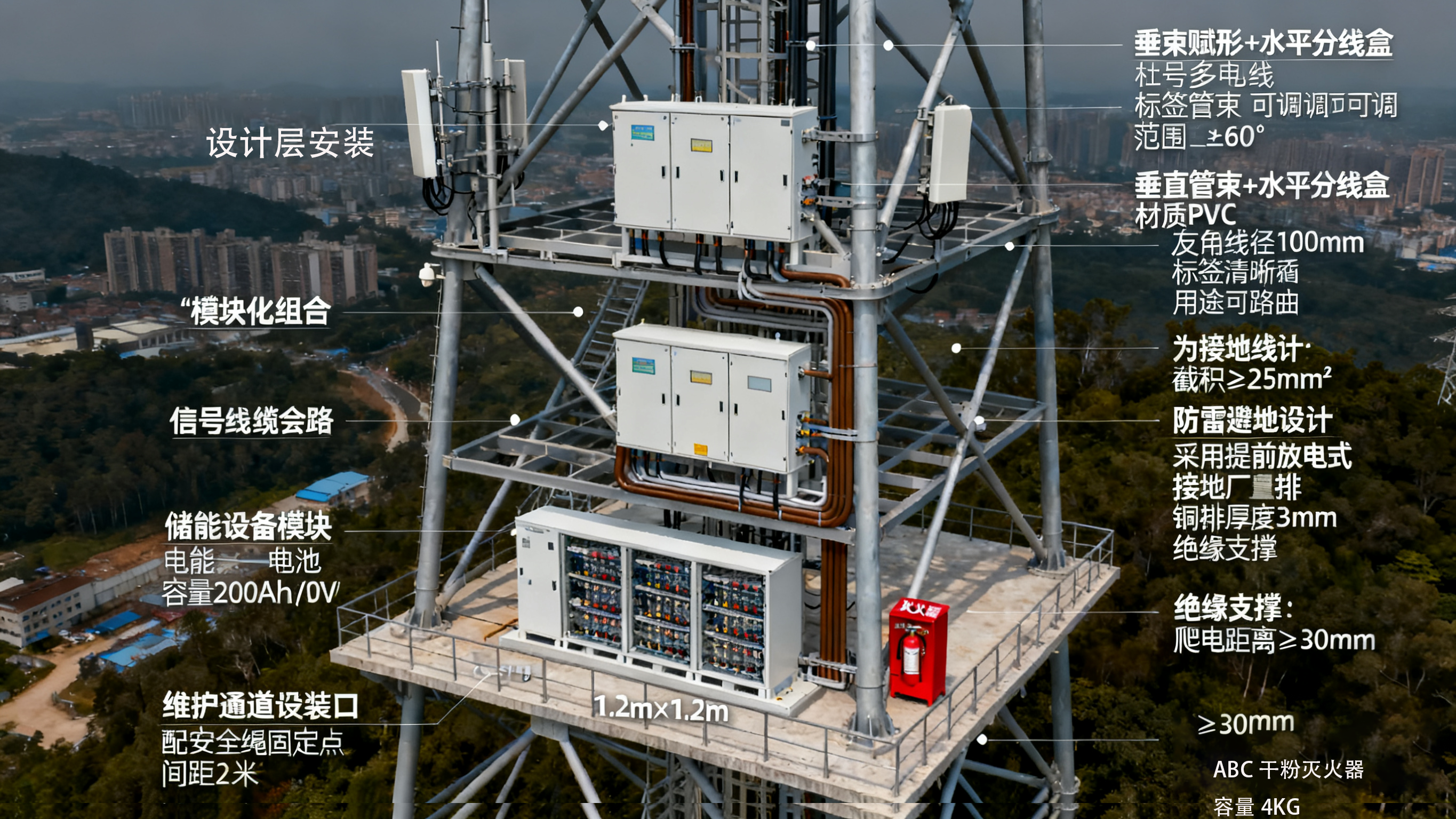

كيفية تخطيط توزيع فعال لمعدات أبراج الاتصالات؟

ما هي وحدات الإرسال اللاسلكية عن بعد (RRUs) ولماذا تُعدّ مهمة في أنظمة المحطات الأساسية للإرسال والاستقبال

تلعب وحدات الراديو عن بعد أو وحدات RRU دورًا مهمًا كأجزاء إرسال واستقبال داخل أنظمة محطات الإرسال والاستقبال الأساسية الحديثة. تُعنى هذه الوحدات بشكل أساسي بتحويل الإشارات الرقمية إلى ترددات راديوية فعلية وبالعكس. وعند تركيبها بالقرب من الهوائيات في مواقع أبراج الاتصالات، فإنها تساعد على تقليل فقدان الإشارة الناتج عن استخدام الكابلات المحورية الطويلة. وأظهرت أبحاث ميدانية من حوالي عام 2023 أن هذا التموضع يُحدث فرقًا حقيقيًا. إن وضع هذه الوحدات أقرب إلى المكان الذي تحتاج الإشارات إلى الوصول إليه يقلل من فقدان الطاقة بنسبة تتراوح بين 25 إلى 30 بالمئة مقارنةً بالترتيبات القديمة. ويعني ذلك قوة إشارة أفضل، وبالتالي تشغيل الشبكات بكفاءة أعلى بشكل عام. كما أنه يجعل تنفيذ تقنيات جديدة مثل الجيل الخامس (5G) أسرع بكثير، نظرًا لوجود بنية تحتية أقل حاجة للتعديل.

دمج وحدات RRU مع الهوائيات والوحدات الأساسية للنطاق الترددي: مبادئ تدفق الإشارة

تتصل وحدات الإرسال والاستقبال اللاسلكية (RRUs) بالهوائيات باستخدام كابلات القفز القصيرة المعروفة للجميع، في حين تتصل بوحدات النطاق الأساسي (BBUs) عبر خطوط الألياف البصرية التي تُشغل بروتوكول CPRI وغيره. يقوم هذا التكوين بنقل عملية التحويل من التناظري إلى الرقمي مباشرةً إلى داخل وحدة RRU نفسها، مما يقلل من تأخير الإشارة ويجعل عمل الفنيين على أبراج الخلايا أكثر سهولة. ما يلفت الانتباه هو كيف تقوم وحدة BBU واحدة فعليًا بإدارة عدة وحدات RRUs في آنٍ واحد. وهذا يعني أن معظم عمليات المعالجة تتم في موقع مركزي واحد، بينما تُبث الإشارات الراديوية الفعلية من هذه الوحدات الموزعة في مواقع مختلفة.

تحليل الاتجاه: التحوّل نحو معماريّات وحدات الإرسال والاستقبال اللاسلكية الموزعة في شبكات الجيل الخامس (5G)

يتبنى المشغلون بشكل متزايد تخطيطات وحدات الإرسال والاستقبال اللاسلكية الموزعة لتلبية متطلبات الطيف العالي التردد في شبكات الجيل الخامس. ومن خلال نشر وحدات RRU عبر أقسام البرج بدلاً من تجميعها عند القاعدة، تحقق الشبكات تغطية أوسع لحزم الموجات الملليمترية، وتقليل التداخل بين القطاعات، إضافة إلى قابلية التوسع لأنظمة MIMO الضخمة.

استراتيجية تقليل طول الكابلات وفقدان الطاقة من خلال وضع وحدات RRU بشكل استراتيجي

يشمل تحسين توزيع وحدات RRU ثلاث خطوات رئيسية:

1. الوضع العمودي : قم بتركيب وحدات RRU على بعد 3 إلى 5 أمتار من الهوائيات للحد من خسائر الكابلات التغذوية.
2. إعطاء الأولوية للألياف الضوئية : استخدم كابلات الألياف البصرية بدلاً من الكابلات المحورية في اتصالات BBU-RRU، مما يقلل توهين الإشارة بنسبة 90%.
3. التصميم المعياري : قم بتجميع وحدات RRU في وحدات تعبئة قياسية لتبسيط استبدال العتاد في المستقبل.

يقلل هذا النهج من التكاليف التشغيلية بنسبة 18%، مع دعم الامتثال لمعايير الكفاءة في استهلاك الطاقة التي تتطور باستمرار.

تحسين التوصيلات الكهربائية والضوئية في تركيبات وحدات RRU بأبراج الاتصالات

تقليل توهين الإشارة في كابلات الألياف من وحدات BBU إلى وحدات RRU

تُعاني الكابلات الليفية الضوئية التي تربط وحدات القاعدة النقالة (BBUs) بوحدات الراديو عن بعد (RRUs) عادةً من فقدان يبلغ حوالي 0.25 ديسيبل لكل كيلومتر عند استخدام ألياف أحادية النمط حديثة. ومع ذلك، يمكن أن تؤدي ممارسات التركيب السيئة إلى مضاعفة هذا الفقدان ثلاث مرات عما هو متوقع. يعني التخطيط الجيد إبقاء وحدات RRU على مسافة لا تزيد عن 300 متر تقريبًا من وحدات BBU المقابلة لها لضمان بقاء الإشارات قوية طوال الشبكة. يجب تجنب الانحناءات الحادة في الكابل تمامًا، حيث إن أي زاوية تتجاوز 30 درجة تبدأ في التسبب في مشكلات. بالنسبة للتركيبات التي تصبح فيها المسافة مشكلة، تُستخدم مكبرات الصوت المثبتة على الأبراج. تساعد هذه الأجهزة في تعزيز الإشارات على مسافات أطول، وتتميز العديد من الموديلات بمكونات وحدات نمطية تسمح للمهنيين بتعديل خرج الطاقة بنحو 10 بالمئة كل 50 مترًا على طول الخط.

أنظمة توصيل الطاقة الفعالة لوحدات الراديو عن بعد على الهياكل العالية

توفر أنظمة التيار المستمر عادةً حوالي 48 فولت أو 60 فولت للوحدات الراديوية البعيدة (RRUs) مع فقدان ضئيل في الجهد، غالبًا أقل من 5٪، وذلك بفضل تقنيات توزيع الحمل الذكية. ويصبح هذا مهمًا جدًا عند التعامل مع الأبراج العالية التي يزيد ارتفاعها عن 60 مترًا. يؤدي التحول من الموصلات النحاسية إلى الموصلات الألومنيومية إلى تقليل وزن الكابلات بنسبة تقارب 35٪، دون التأثير على الأداء، لأن هذه الكابلات تأتي مع طلاءات خاصة مقاومة للأكسدة تحافظ على توصيلها الفعّال للكهرباء. لأغراض التركيب، يمكن للمحطات المركزية للطاقة المزودة بتكوينات احتياطية 2N التعامل مع ما يصل إلى اثني عشر وحدة RRU في كل قطاع. كما أن وفورات التكلفة كبيرة أيضًا، حيث تقلل النفقات بنحو 18 دولارًا لكل متر أثناء الإعداد، مما يجعل هذا الأسلوب سليمًا من الناحية التقنية وجذابًا اقتصاديًا بالنسبة لمُشغّلي الشبكات الذين يسعون إلى تحسين استثماراتهم في البنية التحتية.

موازنة الموثوقية والتكلفة في نشر الطاقة والألياف الضوئية

عند دمج الألياف الهوائية لما يقارب 60٪ من الشبكة مع القنوات تحت الأرض على طول الأقسام المهمة حقًا، تشهد الشركات عادةً ما يقارب 98.5٪ من موثوقية النظام مع إنفاق أقل بنحو 22٪ مقارنةً بحالة دفن كل شيء تحت الأرض. ويجد معظم المشغلين أن المراقبة الآلية للحمل تكتشف ما يقارب 9 من كل 10 مشكلات كهربائية محتملة قبل أن تتسبب فعليًا في أي مشكلات في الخدمة، مما يساعد بلا شك في خفض نفقات الصيانة السنوية. ودعونا لا ننسى التجميعات المسبقة التوصيل للألياف المجهزة بموصلات APC. هذه التجميعات توفر على الفنيين جزءًا كبيرًا من الوقت أثناء التركيبات، حيث تقلل من ساعات العمل اليدوي بنسبة تقارب 40٪ بالمقارنة مع الطرق التقليدية لإنهاء التوصيلات الميدانية التي تتطلب عملاً يدويًا أكثر بكثير.

الإدارة الحرارية والهيكلية لأداء موثوق بوحدة الإرسال والاستقبال (RRU)

تحديات تبديد الحرارة للوحدات النشطة (RRU) المثبتة على أبراج الاتصالات

تُعد وحدات الراديو عن بُعد معرضة للتسخين الشديد أثناء العمل، خاصة في الأماكن المفتوحة حيث يمكن أن تصل درجات الحرارة الداخلية إلى أكثر من 60 درجة مئوية. وإذا لم يتم التحكم في هذا الحرارة بشكل جيد، فإن الأمور تبدأ بالتعطل بسرعة. فقد تقوم المعدات بتقليل إنتاج الطاقة أحيانًا بنسبة تصل إلى 30%، أو ما هو أسوأ من ذلك، قد تتلف المكونات تدريجيًا مع مرور الوقت. تعتمد معظم الأنظمة الحديثة على مزيج من طرق التبريد السلبية مثل كتل مشتتات الحرارة المصنوعة من الألومنيوم، والتبريد النشط باستخدام مراوح ذكية تنشط عند الحاجة. بالنسبة للتثبيتات في المناطق شديدة الحرارة، يجب على المهندسين أخذ التغيرات السنوية في درجات الحرارة بعين الاعتبار، والتي قد تتقلب بنحو 40 درجة مئوية أو أكثر. كما أظهرت بعض الأبحاث الحديثة من العام الماضي نتائج مثيرة للاهتمام أيضًا. فقد سجلت الأبراج المجهزة بموصلات خاصة مصممة للتعامل مع الظروف الجوية القاسية انخفاضًا بنسبة 18% تقريبًا في المشكلات المرتبطة بالاحتراق الزائد مقارنة بالأبراج العادية.

موازنة الوزن وحمل الرياح عبر أقسام البرج

يبلغ وزن مجموعة نموذجية من وحدات الإرسال والاستقبال اللاسلكية (RRU) في شبكات الجيل الخامس المكونة من 3 قطاعات ما بين 45 إلى 65 كجم، مما يتطلب توزيعًا دقيقًا للحمل.

• الحدود الهيكلية : تدعم أبراج الشبكة الفولاذية حتى 200 كجم/م² عند سرعة رياح تصل إلى 150 كم/ساعة
• المفاضلات بين المواد : تقلل الأغلفة المصنوعة من الألومنيوم الوزن بنسبة 25% مقارنةً بالفولاذ، لكنها تزيد التكلفة الأولية
  توصي أفضل الممارسات بوضع وحدات RRU ضمن الثلث الأوسط من البرج، مع تجنب التركيبات العلوية التي تضخم الاهتزازات بنسبة 12–15%.

معلومة بيانات: معدلات الفشل المرتبطة بالتخطيط السيئ للحرارة والهيكل

الأبراج ذات ترتيبات وحدات RRU دون المستوى الأمثل تعاني مما يلي:

كشف تحليل أُجري في عام 2024 على 1200 برج اتصالات عن أن 63% من عمليات استبدال وحدات الإرسال والاستقبال (RRU) ناتجة عن إجهادات حرارية أو ميكانيكية يمكن الوقاية منها، مما يبرز الحاجة إلى التحقق المبكر من التصميم.

ضمان سهولة الوصول للصيانة والسلامة والامتثال في تخطيط وحدات الإرسال والاستقبال (RRU)

يتطلب تخطيط وحدات الإرسال والاستقبال (RRU) على أبراج الاتصالات الفعالة اهتمامًا دقيقًا بسير عمل الصيانة وبروتوكولات السلامة ومعايير الامتثال التنظيمي. فيما يلي استراتيجيات رئيسية لتحسين هذه العوامل.

المبادئ الأساسية لتخطيط المعدات من حيث الكفاءة التشغيلية وسهولة الوصول للصيانة

عندما تركز ترتيبات وحدة الإرسال والاستقبال (RRU) على سهولة الوصول، فإن مدة الإصلاحات تكون أقل بنسبة 25٪ تقريبًا مقارنةً بالتنسيقات التقليدية. وفقًا للبيانات الميدانية من شركة Knowpiping لعام 2024، فإن تنظيم الأجزاء في مجموعات وحدات قياسية مع توفير مسافة لا تقل عن 60 سم حولها يسمح للم technicians باستبدال المكونات التالفة أسرع بنحو 40٪. بالنسبة للتركيبات الرأسية، من المهم عدم ترك مناطق لا يمكن رؤيتها أو الوصول إليها. أما الترتيبات الأفقية فتحتاج إلى مساحة كافية تمكن العمال من الوصول إلى اللوحات دون الحاجة إلى تفكيك المعدات المجاورة أولًا. هذه الاعتبارات العملية تجعل أعمال الصيانة أكثر سلاسة في المواقف الواقعية.

سلامة الكهرباء وممارسات التأريض لأنظمة أبراج الاتصالات (RRU)

تُعد ممارسات التأريض الجيدة أمرًا بالغ الأهمية لمنع حدوث قوس كهربائي خطير في محطات الإرسال والاستقبال الأساسية، خاصة أثناء مرور العواصف. أظهرت دراسة بحثية من العام الماضي أن المواقع التي نفذت نظام تأريض متعدد المسارات شهدت مشاكل كهربائية أقل بنسبة ثلثين تقريبًا مقارنة بالإعدادات القياسية. كما أن الحفاظ على فرق الجهد أقل من 5 فولت بين هيكل وحدة الإرسال/الاستقبال عن بعد (RRU) وإطار البرج يُعد أمراً هاماً جداً. ولتحقيق ذلك، ينبغي على الفنيين تركيب محولات عزل وأجهزة حماية من الصواعق على مسافة لا تزيد عن ثلاثة أمتار من مواقع المعدات. وهذا يساعد في تقليل الحلقات الحثية المزعجة التي قد تسبب العديد من المشكلات لطواقم الصيانة لاحقاً.

الالتزام بالمعايير الدولية للسلامة والمتطلبات التنظيمية

الامتثال لمعيار IEC 62368-1 (الهندسة القائمة على التقييم الخطر) ومعيار ETSI EN 301 908-13 (التعرض للإشعاع الكهرومغناطيسي 5G) يقلل من مخاطر المسؤولية. وفقًا لمراجعات عام 2023 (IRPros)، فإن التركيبات غير المطابقة تُسجل معدلات فشل أعلى بـ 3.8 مرة في الظروف الجوية القصوى. بالنسبة للمشاريع العابرة للحدود، يجب مواءمة التصاميم مع حدود FCC (الولايات المتحدة) وCE (الاتحاد الأوروبي) فيما يتعلق بالتوافق الكهرومغناطيسي.

مثال من الواقع: تقليل وقت التوقف عن العمل من خلال تخطيطات قياسية ومطابقة

خفض مشغل اتصالات أوروبي وقت التوقف السنوي بنسبة 30٪ بعد إعادة تصميم 1,200 موقع برج باستخدام تخطيطات وحدات RRU نمطية. ومن خلال توحيد ارتفاعات التركيب، ومسارات توجيه الكابلات، ومواضع الدرابزينات الأمنية، انخفض متوسط مدة الإصلاح من 90 إلى 63 دقيقة. وقد خفض هذا المشروع التكاليف التشغيلية بمقدار 18 يورو شهريًا لكل برج، مع تجاوز معايير السلامة الصادرة عن ETSI.

تجهيز تخطيطات أبراج الاتصالات بوحدات RRU لضمان القابلية للتوسع والتطور التكنولوجي المستقبلي

تصميم تخطيطات مرنة لوحدات RRU من أجل شبكات 5G وما بعدها

تتطلب أبراج الاتصالات الحديثة تكوينات وحدة الإرسال والاستقبال اللاسلكية (RRU) التي تدعم متطلبات الجيل الخامس (5G) الحالية مع التكيف مع معايير الجيل السادس (6G) الناشئة. ويقلل تحسين وضع الهوائيات وتوجيه الألياف من تكاليف التعديل اللاحق أثناء انتقال التكنولوجيا. وتتيح أنظمة التركيب المعيارية للمشغلين استبدال العتاد دون إجراء تعديلات هيكلية، مما يضمن دمج تقنيات تشكيل الشعاع المتقدمة وتقنية MIMO الضخمة بسلاسة.

دراسة حالة: تحسين زمن انتقال الإشارة من خلال تحسين وضع وحدة الإرسال والاستقبال اللاسلكية (RRU)

وفقًا لدراسة حديثة أجريت في عام 2023 حول مشكلات قابلية توسيع إنترنت الأشياء (IoT)، تمكن مصنع رئيسي من تقليل زمن انتقال الإشارة بنسبة تقارب 30 بالمئة ببساطة عن طريق نقل وحدات الراديو البعيدة (RRUs) إلى مكان أقرب من صفائف الهوائيات الفعلية. ووجدت الشركة أنه عند وضع هذه المكونات بشكل استراتيجي، انخفض طول الكابلات الليفية الضوئية المطلوبة بشكل كبير. وهذا يعني أن الوقت المستغرق لانتقال الإشارات عبر الشبكة أصبح أقل، مما ساعد على تقليل تأخيرات الانتشار المزعجة. علاوةً على ذلك، ظلت ضمن جميع متطلبات ETSI الحرارية الخاصة بسلامة المعدات. ما الذي يعنيه هذا عمليًا؟ أوقات استجابة أسرع بشكل عام! وتشمل الفوائد الواقعية أداءً أفضل في تطبيقات مثل السيارات ذاتية القيادة التي تحتاج إلى معالجة بيانات فورية، وتجارب الواقع المعزز (AR) حيث تعد جزءًا من الثانية أمرًا بالغ الأهمية.

استراتيجيات الترقيات القابلة للتوسيع دون إعادة هيكلة البنية التحتية الحالية

تركز التصاميم المُعدة للمستقبل على واجهات قياسية وقدرات طاقة إضافية (بحد أدنى 20٪ هامش) لدعم وحدات الإرسال والاستقبال اللاسلكية من الجيل التالي. تسمح الكابلات الهجينة المكونة من الألياف والنحاس بالانتقال التدريجي إلى الاتصال الكامل بالألياف مع زيادة متطلبات عرض النطاق الترددي. تقلل أنظمة الطاقة اللامركزية مع موازنة حمل ذكية من الاعتماد على النسخ الاحتياطية المركزية، مما يتيح ترقيات مرحلية عبر قطاعات البرج.

الأسئلة الشائعة

ما الوظيفة الأساسية لوحدة الإرسال والاستقبال اللاسلكية (RRU)؟

تحول وحدات الإرسال والاستقبال اللاسلكية (RRUs) الإشارات الرقمية إلى ترددات راديوية وبالعكس، مما يقلل من فقدان الإشارة ويحسن كفاءة الشبكة.

لماذا توضع وحدات الإرسال والاستقبال اللاسلكية (RRUs) قريبة من الهوائيات؟

إن وضع وحدات الإرسال والاستقبال اللاسلكية (RRUs) قريبة من الهوائيات يقلل من فقدان الطاقة ويعزز قوة الإشارة من خلال تقليل طول الكابلات النحاسية المحورية المستخدمة.

كيف تتصل وحدات الإرسال والاستقبال اللاسلكية (RRUs) بوحدات المعالجة الأساسية (BBUs)؟

تتصل وحدات الإرسال والاستقبال اللاسلكية (RRUs) بوحدات المعالجة الأساسية (BBUs) باستخدام خطوط الألياف البصرية لتسهيل نقل البيانات ومعالجتها بكفاءة.

ما التحديات التي تواجهها وحدات الإرسال والاستقبال اللاسلكية (RRUs) من حيث إدارة الحرارة؟

تُنتج وحدات الإرسال والاستقبال اللاسلكية (RRU) حرارة كبيرة، خاصة في البيئات ذات درجات الحرارة العالية. وتعتبر أساليب التبريد الفعّالة ضرورية لمنع تدهور المعدات.

كيف يمكن جعل توزيعات وحدات الإرسال والاستقبال اللاسلكية (RRU) متوافقة مع الابتكارات المستقبلية؟

تساعد التوزيعات المرنة للوحدات (RRU) والتصاميم الوحداتية في استيعاب التقنيات الناشئة وتسهيل عمليات الترقية السلسة دون الحاجة إلى تعديلات واسعة النطاق.
